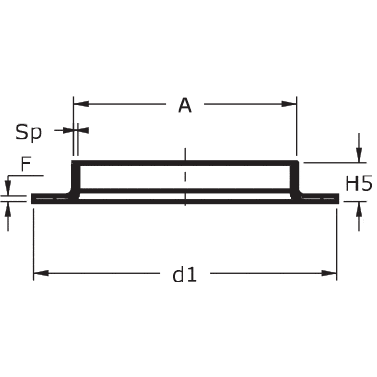

R-154 Metrisch Vorschweissbördel gepresst Typ 37
EN 1092-1 Typ 37
Individuell druckberechnet nach EN 13480-3
Lagerstandard EN 1.4432 und EN 1.4307, EN 1.4404 ist teilweise Lagerstandard, andere Werkstoffe wie z.B. EN 1.4462 (Duplex 2205), 1.4539 (904L) und EN 1.4547 (S31254/SMO), EN 4410 (Super Duplex) auf Anfrage
| DN=ID |
Dim. A mm |
Sp mm |
F mm |
d1 mm |
H5 mm |
Weight kg/pce |
Design pressure BAR |
Article code | |
| EN 13480 |
EN 1092-1 / Type 37 |
||||||||
| 15 | 20 | 2 | 3 | 45 | 9 | 0,04 | 16 | 16 | FCMXX02020 |
| 20 | 25 | 2 | 3 | 58 | 10 | 0,06 | 16 | 16 | FCMXX02520 |
| 25 | 28 | 2 | 3 | 68 | 12 | 0,08 | 16 | 16 | FCMXX02820 |
| 30 | 2 | 3 | 68 | 12 | 0,08 | 16 | 16 | FCMXX03020 | |
| 32 | 38 | 2 | 3 | 78 | 14 | 0,11 | 16 | 16 | FCMXX03820 |
| 40 | 44,5 | 2 | 3 | 88 | 17 | 0,14 | 16 | 16 | FCMXX04420 |
| 50 | 54 | 2 | 3 | 102 | 18 | 0,18 | 16 | 16 | FCMXX05420 |
| 57 | 3 | 4 | 102 | 18 | 0,23 | 16 | FCMXX05730 | ||
| 65 | 69 | 2 | 3 | 122 | 20 | 0,25 | 16 | 16 | FCMXX06920 |
| 70 | 2 | 3 | 122 | 20 | 0,25 | 16 | 16 | FCMXX07020 | |
| 71 | 3 | 4 | 124 | 20 | 0,35 | 16 | FCMXX07130 | ||
| 80 | 84 | 2 | 3 | 138 | 24 | 0,32 | 16 | 16 | FCMXX08420 |
| 86 | 3,2 | 4 | 138 | 24 | 0,42 | 16 | FCMXX08630 | ||
| 100 | 104 | 2 | 2,5 | 158 | 27 | 0,33 | 10 | FCMXX10425 | |
| 104 | 2 | 3 | 158 | 27 | 0,41 | 10 | |||
| 106 | 3,2 | 4 | 158 | 27 | 0,52 | 16 | 10 | FCMXX10630 | |
| 108 | 4 | 5 | 158 | 27 | 0,69 | 25 | FCMXX10840 | ||
| 125 | 129 | 2 | 2,5 | 188 | 27 | 0,44 | 6 | FCMXX12925 | |
| 129 | 2 | 3 | 188 | 27 | 0,52 | 10 | |||
| 131 | 3 | 4 | 188 | 27 | 0,69 | 16 | FCMXX13130 | ||
| 133 | 4 | 5 | 188 | 27 | 0,91 | 16 | FCMXX13340 | ||
| 150 | 154 | 2 | 2,5 | 212 | 27 | 0,51 | 6 | FCMXX15425 | |
| 154 | 2 | 3 | 212 | 27 | 0,60 | 10 | |||
| 156 | 3 | 4 | 212 | 27 | 0,80 | 16 | FCMXX15630 | ||
| 158 | 4 | 5 | 212 | 27 | 1,00 | 16 | FCMXX15840 | ||
| 200 | 204 | 2 | 2,5 | 268 | 26 | 0,70 | 4 | FCMXX20425 | |
| 206 | 3 | 3 | 268 | 26 | 0,83 | 6 | FCMXX20630 | ||
| 208 | 4 | 4 | 268 | 26 | 1,10 | 10 | FCMXX20840 | ||
| 250 | 254 | 2 | 2,5 | 320 | 31 | 1,00 | 4 | FDMXX25420 | |
| 256 | 3 | 3 | 320 | 31 | 1,20 | 6 | FDMXX25630 | ||
| 300 | 306 | 3 | 3 | 370 | 35 | 1,50 | 4 | FDMXX30630 | |
| 350 | 356 | 3 | 3 | 430 | 43 | 2,20 | 4 | FDMXX35630 | |
| 358 | 4 | 4 | 430 | 43 | 2,75 | 6 | |||
| 400 | 406 | 3 | 3 | 482 | 43 | 2,50 | 2 | FDMXX40630 | |
| 408 | 4 | 4 | 482 | 43 | 3,30 | 4 | FDMXX40840 | ||
| 450 | 456 | 3 | 3 | 532 | 45 | 2,90 | 2 | FDMXX45630 | |
| 458 | 4 | 4 | 532 | 45 | 3,80 | 4 | FDMXX45840 | ||
| 500 | 506 | 3 | 3 | 585 | 45 | 3,20 | 2 | FDMXX50630 | |
| 508 | 4 | 4 | 585 | 45 | 4,20 | 4 | FDMXX50840 | ||
| 600 | 606 | 3 | 3 | 685 | 45 | 3,70 | 2 | FDMXX60630 | |
| 608 | 4 | 4 | 685 | 45 | 4,90 | 4 | FDMXX60840 | ||
