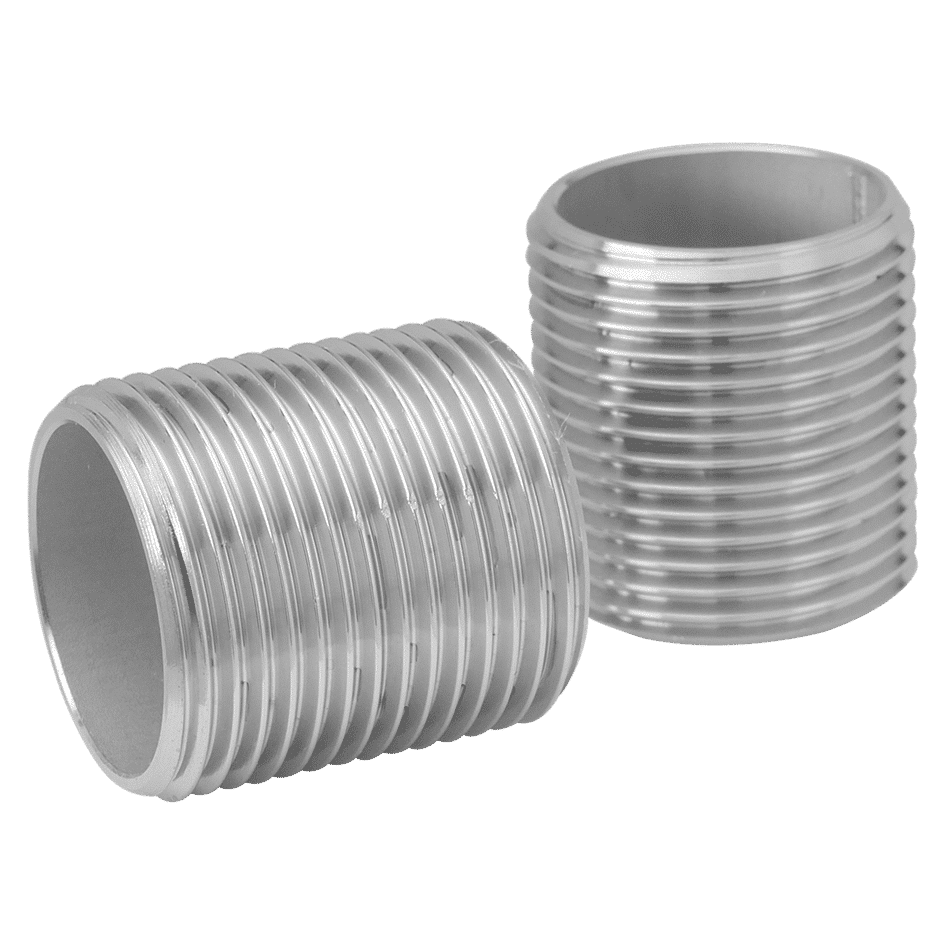

R-206 Nippel
Utvändiga cylindriska gängor enl. ISO 228-1 G
CNC-bearbetade från svetsade rör
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4404, andra stålsorter mot förfrågan

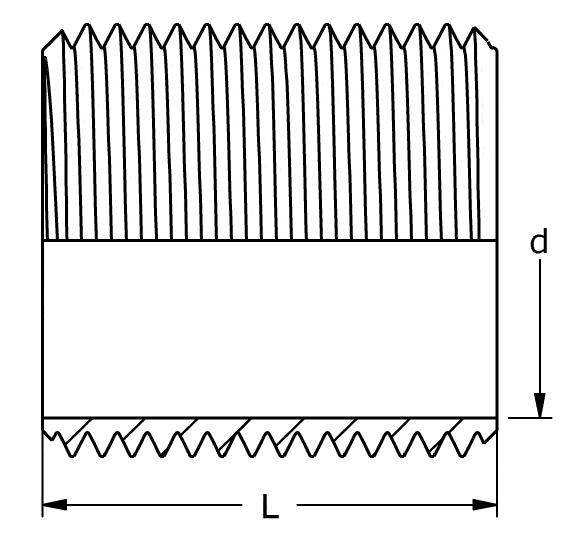

| DN | Dim. | L ISO 228/1 mm |
d mm |
Design pressure Mpa |
Weight kg/pce |
Article code EN 1.4404 |
|---|---|---|---|---|---|---|
| 6 | 1/8” | 16 | 6,2 | 10 | 0,01 | 11-0206-01 |
| 8 | 1/4” | 18 | 8,9 | 10 | 0,01 | 11-0206-02 |
| 10 | 3/8” | 22 | 12,6 | 10 | 0,02 | 11-0206-03 |
| 15 | 1/2” | 25 | 16,1 | 10 | 0,02 | 11-0206-04 |
| 20 | 3/4” | 30 | 21,7 | 10 | 0,03 | 11-0206-05 |
| 25 | 1” | 35 | 27,3 | 10 | 0,06 | 11-0206-06 |
| 32 | 1 1/4” | 38 | 36,0 | 6,4 | 0,07 | 11-0206-07 |
| 40 | 1 1/2” | 38 | 41,9 | 6,4 | 0,08 | 11-0206-08 |
| 50 | 2” | 45 | 53,1 | 6,4 | 0,14 | 11-0206-09 |
| 65 | 2 1/2” | 55 | 68,9 | 4 | 0,24 | 11-0206-10 |
| 80 | 3” | 60 | 80,9 | 4 | 0,30 | 11-0206-11 |
