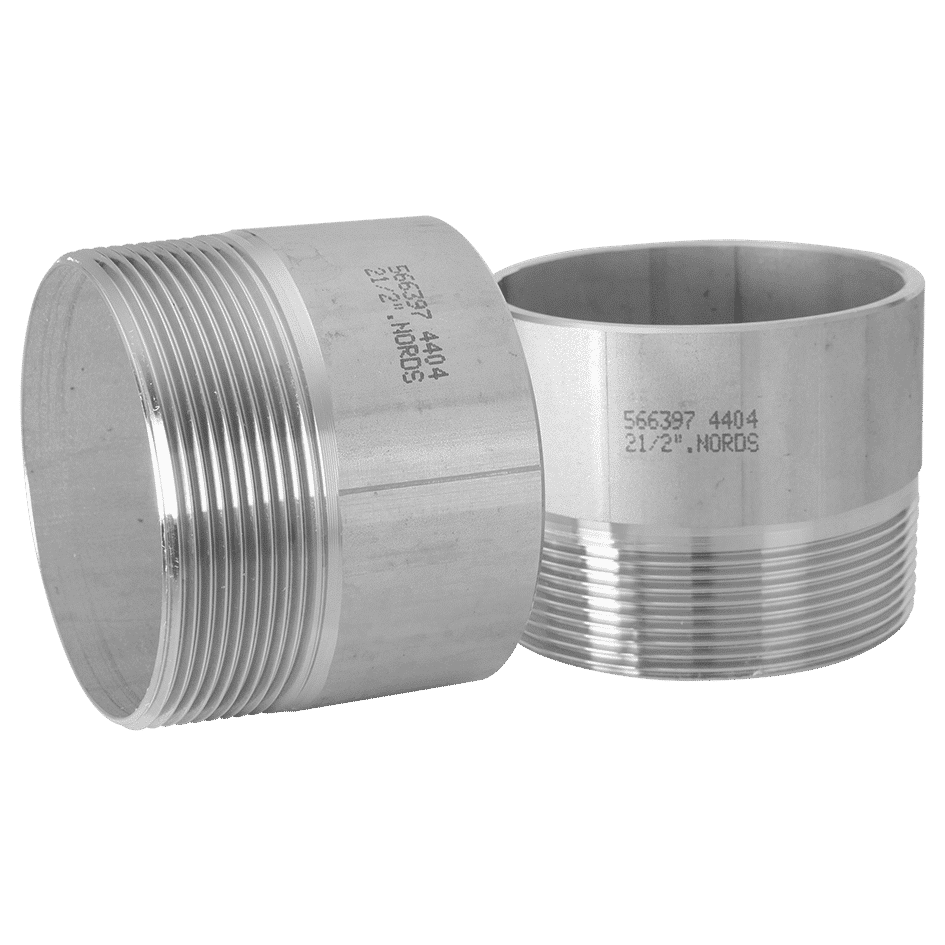

R-208 Svetsnippel
Utvändiga koniska gängor enl. ISO 7/1 / EN 10226 R
CNC-bearbetade från svetsade rör
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4404, andra stålsorter som till exempel EN 1.4307, EN 1.4432, EN 1.4571, EN 1.4462 (Duplex 2205), 1.4539 (904L) och EN 1.4547 (S31254/SMO) och andra längder mot förfrågan. Finns även med NPT gängor som lagerstandard.

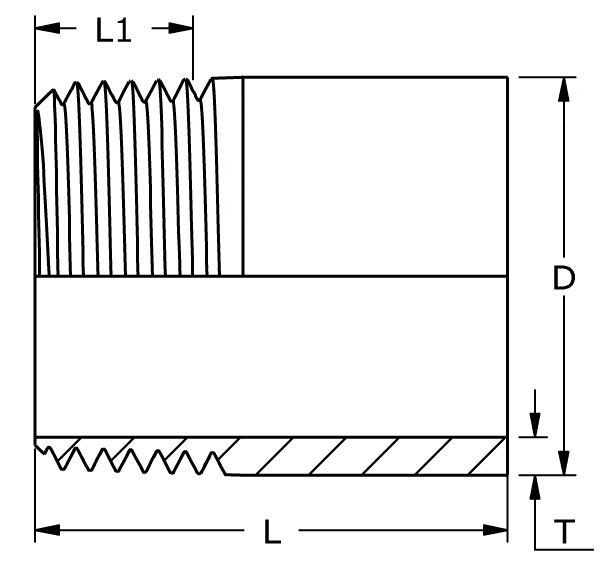

| DN | Dim. | L mm |
L1 ISO 7/1 R mm |
D mm |
T mm |
Design pressure Mpa |
Weight kg/pce |
Article code EN 1.4404 |
|---|---|---|---|---|---|---|---|---|
| 6 | 1/8” | 30 | 6 | 10,2 | 2 | 10 | 0,01 | 11-0208-01 |
| 8 | 1/4” | 30 | 9 | 13,5 | 2,3 | 10 | 0,02 | 11-0208-02 |
| 10 | 3/8” | 30 | 9 | 17,2 | 2,3 | 10 | 0,02 | 11-0208-03 |
| 15 | 1/2” | 35 | 12 | 21,3 | 2,6 | 10 | 0,04 | 11-0208-04 |
| 20 | 3/4” | 40 | 13,5 | 26,9 | 2,6 | 10 | 0,05 | 11-0208-05 |
| 25 | 1” | 40 | 15 | 33,7 | 3,2 | 10 | 0,08 | 11-0208-06 |
| 32 | 1 1/4” | 50 | 17 | 42,4 | 3,2 | 6,4 | 0,14 | 11-0208-07 |
| 40 | 1 1/2” | 50 | 17 | 48,3 | 3,2 | 6,4 | 0,15 | 11-0208-08 |
| 50 | 2” | 55 | 22 | 60,3 | 3,6 | 6,4 | 0,23 | 11-0208-09 |
| 65 | 2 1/2” | 60 | 24 | 76,1 | 3,6 | 4 | 0,32 | 11-0208-10 |
| 80 | 3” | 65 | 27 | 88,9 | 4 | 4 | 0,46 | 11-0208-11 |
| 100 | 4” | 90 | 33 | 114,3 | 4 | 4 | 0,84 | 11-0208-12 |
| 125 | 5″ | 90 | 40 | 139,7 | 5 | 1,22 | 16-0208-13* | |
| 150 | 6″ | 120 | 40 | 168,3 | 7,11 | 2,74 | 16-0208-14* |
*Upon request in grade EN 1.4571 only
3D ritningar
Ritningarna till denna produkt kan du ladda ner gratis genom att:
- I tabellen under Dimensionstabell, ta reda på vilken dimension du är intresserad av och i drop-down-listan nedan välj artikelnumret till den dimensionen.
- Klicka på Ladda ner ritning.
- Gå till varukorgen och loggar in eller skapa ett konto om du inte har registrerat dig.
- Gå vidare genom att klicka på Kostnadsfri nedladdning.
- När din order är klar kan du ladda ner de valda ritningarna och du kommer också åt dem under Nedladdningar på Mitt konto >.
Är du intresserad av att ladda ner hela biblioteket med ritningar så kontakta oss.
