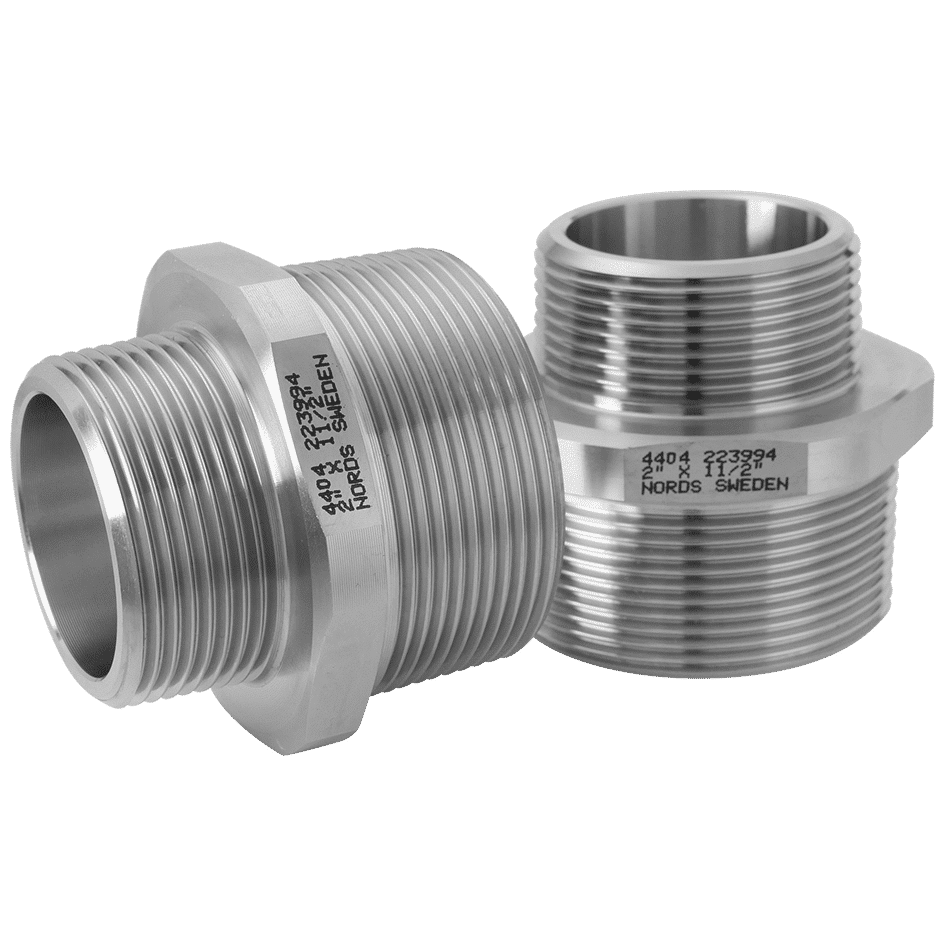

R-209 Förminskningsnippel
Utvändiga koniska gängor enl. ISO 7/1 / EN 10226 R
CNC-bearbetade från stång
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4404, andra stålsorter som till exempel EN 1.4307, EN 1.4432, EN 1.4462 (Duplex 2205), 1.4539 (904L) och EN 1.4547 (S31254/SMO) mot förfrågan
NPT gängor mot förfrågan

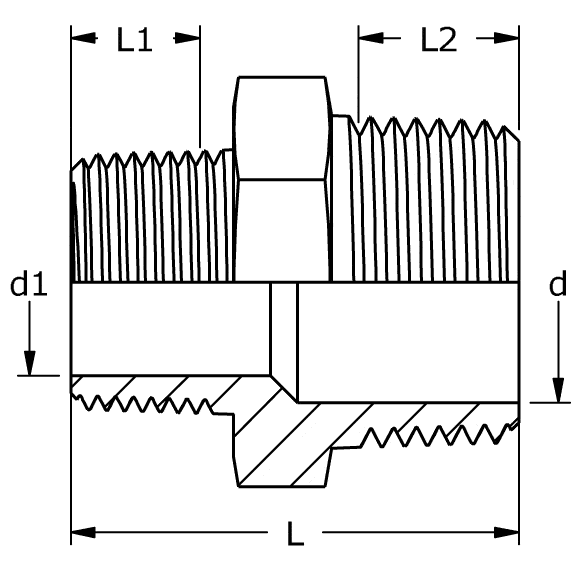

| DN | Dim. | L mm |
L1 ISO 7/1 R mm |
L2 ISO 7/1 R mm |
d mm |
d1 mm |
Width across flats mm |
Design pressure Mpa |
Weight kg/pce |
Article code EN 1.4404 |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 x 6 | 1/4” x 1/8” | 25 | 6 | 9 | 7,5 | 5 | 14 | 10 | 0,02 | 11-0209-01 |
| 10 x 6 | 3/8” x 1/8” | 25,5 | 6 | 10 | 10 | 5 | 19 | 10 | 0,03 | 11-0209-02 |
| 10 x 8 | 3/8” x 1/4” | 29 | 9 | 10 | 10 | 7,5 | 19 | 10 | 0,03 | 11-0209-03 |
| 15 x 6 | 1/2” x 1/8” | 30 | 6 | 12 | 14 | 5 | 22 | 10 | 0,05 | 11-0209-04 |
| 15 x 8 | 1/2” x 1/4” | 33 | 9 | 12 | 14 | 7,5 | 22 | 10 | 0,04 | 11-0209-05 |
| 15 x 10 | 1/2” x 3/8” | 33,5 | 10 | 12 | 14 | 10 | 22 | 10 | 0,05 | 11-0209-06 |
| 20 x 8 | 3/4” x 1/4” | 37 | 9 | 13,5 | 19 | 7,5 | 30 | 10 | 0,07 | 11-0209-07 |
| 20 x 10 | 3/4” x 3/8” | 37 | 10 | 13,5 | 19 | 10 | 30 | 10 | 0,08 | 11-0209-08 |
| 20 x 15 | 3/4” x 1/2” | 40,5 | 12 | 13,5 | 19 | 14 | 30 | 10 | 0,09 | 11-0209-09 |
| 25 x 8 | 1” x 1/4” | 40 | 9 | 15,5 | 24,5 | 7,5 | 36 | 10 | 0,11 | 11-0209-10 |
| 25 x 10 | 1” x 3/8” | 40,5 | 10 | 15,5 | 24,5 | 10 | 36 | 10 | 0,13 | 11-0209-11 |
| 25 x 15 | 1” x 1/2” | 44 | 12 | 15,5 | 24,5 | 14 | 36 | 10 | 0,12 | 11-0209-12 |
| 25 x 20 | 1” x 3/4” | 45,5 | 13,5 | 15,5 | 24,5 | 19 | 36 | 10 | 0,13 | 11-0209-13 |
| 32 x 15 | 1 1/4” x 1/2” | 48 | 12 | 18 | 31 | 14 | 46 | 6,4 | 0,20 | 11-0209-14 |
| 32 x 20 | 1 1/4” x 3/4” | 49,5 | 13,5 | 18 | 31 | 19 | 46 | 6,4 | 0,25 | 11-0209-15 |
| 32 x 25 | 1 1/4” x 1” | 52 | 15,5 | 18 | 31 | 24,5 | 46 | 6,4 | 0,26 | 11-0209-16 |
| 40 x 15 | 1 1/2” x 1/2” | 48 | 12 | 18 | 38 | 14 | 50 | 6,4 | 0,28 | 11-0209-17 |
| 40 x 20 | 1 1/2” x 3/4” | 49 | 13,5 | 18 | 38 | 19 | 50 | 6,4 | 0,29 | 11-0209-27 |
| 40 x 25 | 1 1/2” x 1” | 52 | 15,5 | 18 | 38 | 24,5 | 50 | 6,4 | 0,30 | 11-0209-18 |
| 40 x 32 | 1 1/2” x 1 1/4” | 54 | 18 | 18 | 38 | 31 | 50 | 6,4 | 0,29 | 11-0209-19 |
| 50 x 25 | 2” x 1” | 59 | 15,5 | 24 | 49 | 24,5 | 65 | 6,4 | 0,50 | 11-0209-20 |
| 50 x 32 | 2” x 1 1/4” | 62 | 18 | 24 | 49 | 31 | 65 | 6,4 | 0,50 | 11-0209-21 |
| 50 x 40 | 2” x 1 1/2” | 62 | 18 | 24 | 49 | 38 | 65 | 6,4 | 0,48 | 11-0209-22 |
| 65 x 50 | 2 1/2” x 2” | 73 | 24 | 26,5 | 63 | 49 | 80 | 4 | 0,82 | 11-0209-24 |
| 80 x 50 | 3” x 2” | 78 | 24 | 30 | 75 | 49 | 90 | 4 | 1,08 | 11-0209-25 |
| 80 x 65 | 3” x 2 1/2” | 82 | 26,5 | 30 | 75 | 63 | 90 | 4 | 0,93 | 11-0209-26 |
