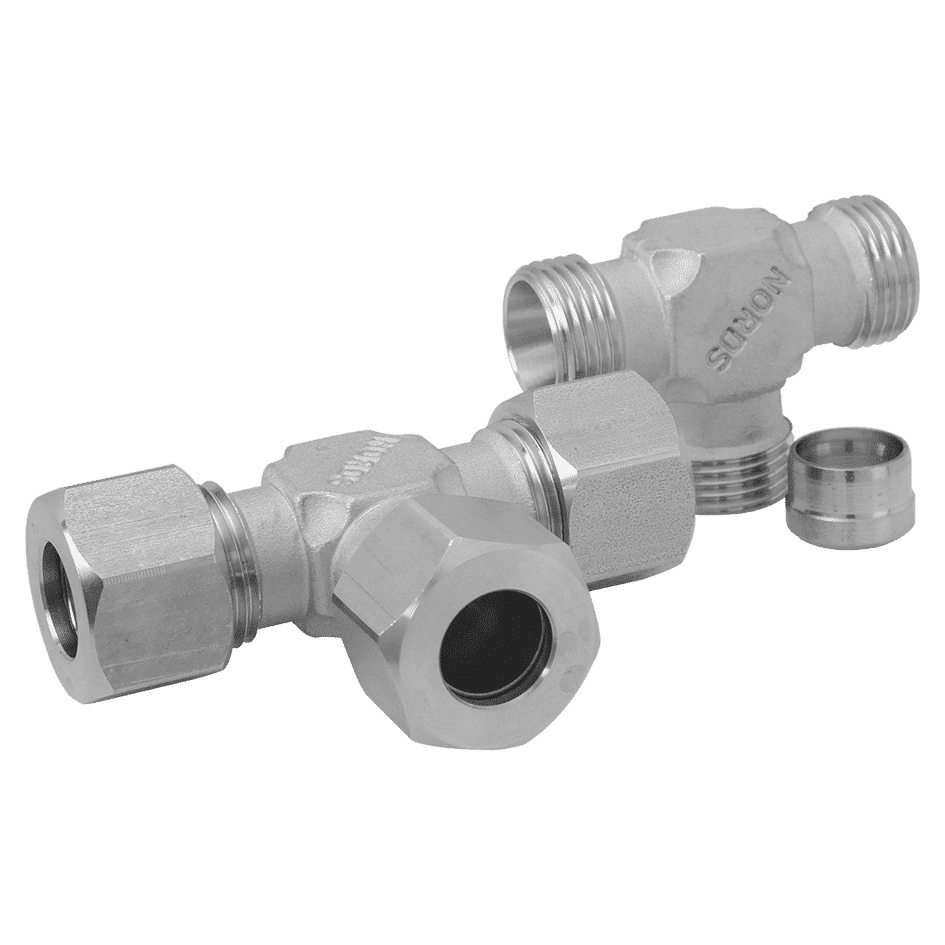

R-1324 Skärringskoppling
Enkel skärring
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4408

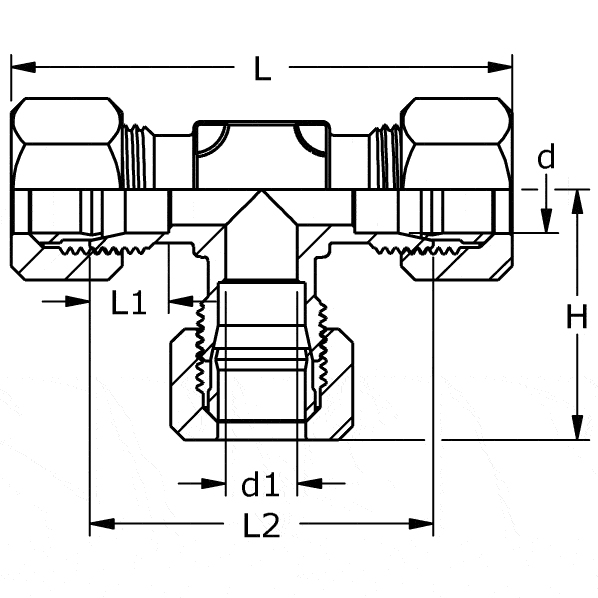

| Dim. | L mm |
L1 mm |
H mm |
L2 mm |
d mm |
d1 mm |
Width across flats mm |
Design pressure Mpa |
Weight kg/pce |
Article code EN 1.4408 |
| 6 | 54 | 10,5 | 27 | 40 | 6,1 | 5 | 14 | 10 | 0,06 | 11-1324-02 |
| 8 | 58 | 10 | 29 | 42 | 8,1 | 6 | 17 | 10 | 0,09 | 11-1324-03 |
| 10 | 60 | 11 | 30 | 44 | 10,2 | 8 | 19 | 10 | 0,12 | 11-1324-04 |
| 12 | 64 | 11 | 32 | 48 | 12,2 | 10 | 22 | 10 | 0,13 | 11-1324-06 |
| 15 | 74 | 12 | 37 | 60 | 15,2 | 12 | 27 | 10 | 0,27 | 11-1324-08 |
| 17,2 | 82 | 12 | 41 | 64 | 17,4 | 15 | 32 | 10 | 0,41 | 11-1324-11 |
| 18 | 82 | 11,5 | 41 | 64 | 18,2 | 15 | 32 | 10 | 0,39 | 11-1324-12 |
| 21,3 | 90 | 14 | 45 | 70 | 21,5 | 19 | 36 | 10 | 0,51 | 11-1324-14 |
| 25 | 96 | 14 | 48 | 76 | 25,2 | 22 | 38 | 10 | 0,47 | 11-1324-16 |
3D ritningar
Ritningarna till denna produkt kan du ladda ner gratis genom att:
- I tabellen under Dimensionstabell, ta reda på vilken dimension du är intresserad av och i drop-down-listan nedan välj artikelnumret till den dimensionen.
- Klicka på Ladda ner ritning.
- Gå till varukorgen och loggar in eller skapa ett konto om du inte har registrerat dig.
- Gå vidare genom att klicka på Kostnadsfri nedladdning.
- När din order är klar kan du ladda ner de valda ritningarna och du kommer också åt dem under Nedladdningar på Mitt konto >.
Är du intresserad av att ladda ner hela biblioteket med ritningar så kontakta oss.
