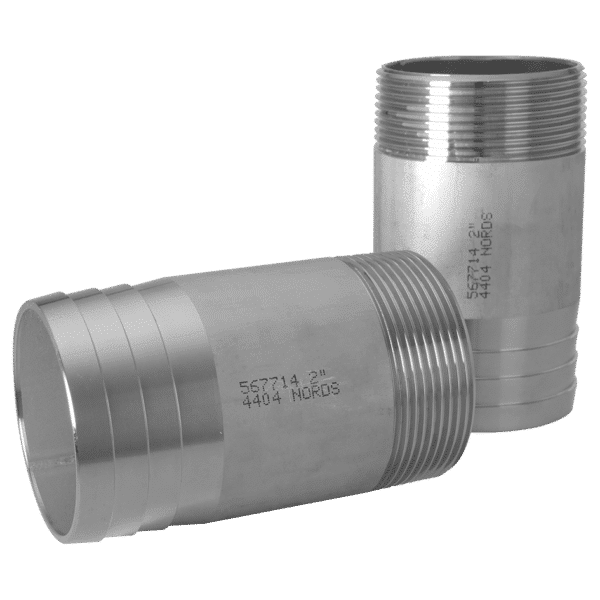

R-142 Slangnippel utvändig gänga
Utvändiga koniska gängor enl. ISO 7/1 / EN 10226 R
CNC-bearbetade från svetsade rör
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4404, andra stålsorter mot förfrågan
NPT gängor mot förfrågan

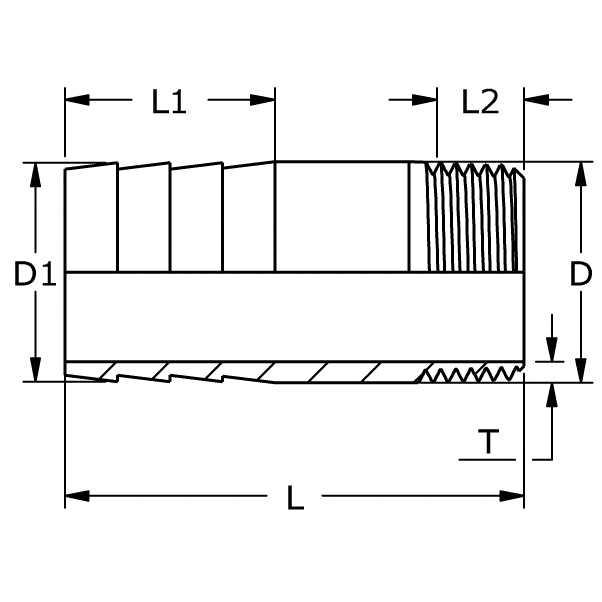

| DN | Dim. | L mm |
L1 mm |
L2 ISO 7/1 R mm |
D mm |
D1 mm |
T mm |
Design pressure Mpa |
Weight kg/pce |
Article code EN 1.4404 |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 1/4” | 70 | 32 | 9 | 13,5 | 13,1 | 2,3 | 10 | 0,03 | 11-0142-02 |
| 10 | 3/8” | 70 | 32 | 10 | 17,2 | 16,8 | 2,3 | 10 | 0,05 | 11-0142-03 |
| 15 | 1/2” | 70 | 32 | 12 | 21,3 | 20,8 | 2,6 | 10 | 0,07 | 11-0142-04 |
| 20 | 3/4” | 70 | 32 | 13 | 26,9 | 26,4 | 2,6 | 10 | 0,08 | 11-0142-05 |
| 25 | 1” | 70 | 32 | 15 | 33,7 | 33,2 | 3,2 | 10 | 0,12 | 11-0142-06 |
| 32 | 1 1/4” | 70 | 32 | 18 | 42,4 | 41,9 | 3,2 | 6,4 | 0,17 | 11-0142-07 |
| 40 | 1 1/2” | 100 | 32 | 18 | 48,3 | 47,8 | 3,2 | 6,4 | 0,29 | 11-0142-08 |
| 50 | 2” | 100 | 32 | 22 | 60,3 | 59,8 | 3,6 | 6,4 | 0,41 | 11-0142-09 |
3D ritningar
Ritningarna till denna produkt kan du ladda ner gratis genom att
- I tabellen under Dimensionstabell, ta reda på vilken dimension du är intresserad av och i drop-down-listan nedan välj artikelnumret till den dimensionen.
- Klicka på Ladda ner ritning.
- Gå vidare genom att klicka på Kostnadsfri nedladdning.
- När din order är klar kan du ladda ner de valda ritningarna och du kommer också åt dem under Nedladdningar på Mitt konto >.
