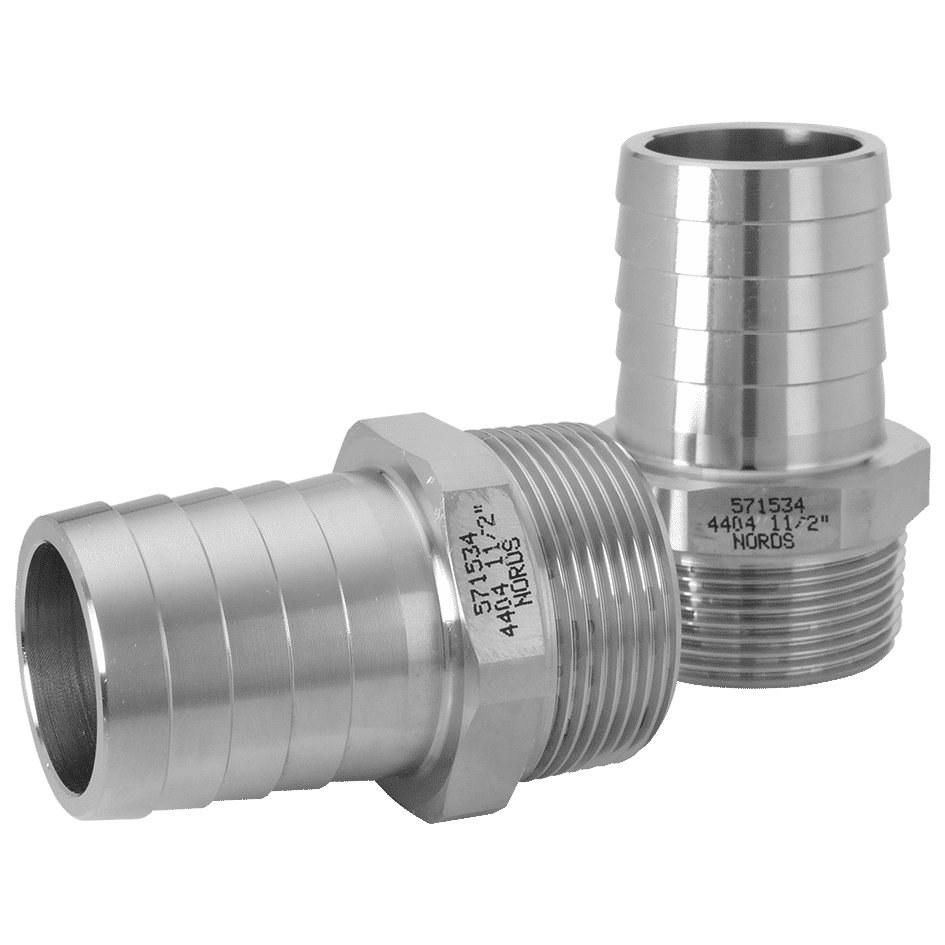

R-144 Slangnippel utvändig gänga
Utvändiga koniska gängor enl. ISO 7/1 / EN 10226 R
CNC-bearbetade från stång
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4404, andra stålsorter mot förfrågan
NPT gängor mot förfrågan

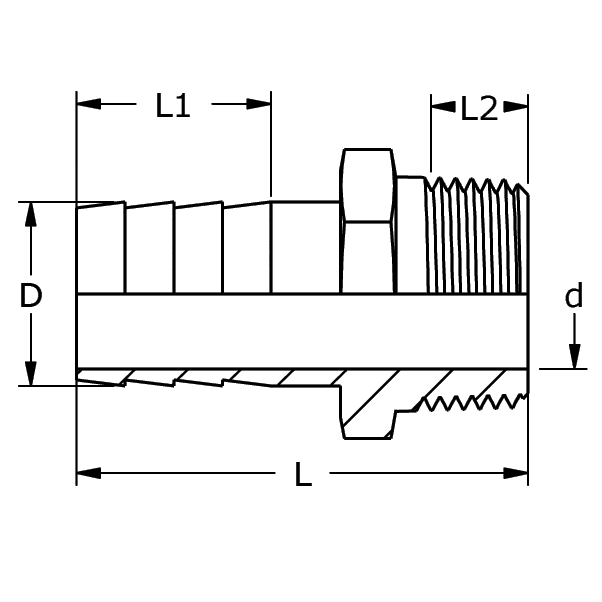

| DN | Dim. | L mm |
L1 mm |
L2 ISO 7/1 R mm |
D mm |
d mm |
Width across flats mm |
Design pressure Mpa |
Weight kg/pce |
Article code EN 1.4404 |
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1/8” | 36 | 17,5 | 8 | 6,5 | 3,5 | 14 | 10 | 0,02 | 11-0144-01 |
| 8 | 1/4” | 40 | 20 | 9 | 8,5 | 4,5 | 14 | 10 | 0,02 | 11-0144-02 |
| 10 | 3/8” | 42 | 20 | 10 | 11 | 7 | 19 | 10 | 0,04 | 11-0144-03 |
| 15 | 1/2” | 48 | 25 | 12,5 | 14 | 10 | 22 | 10 | 0,06 | 11-0144-04 |
| 20 | 3/4” | 56 | 25 | 13,5 | 21 | 16 | 30 | 10 | 0,10 | 11-0144-05 |
| 25 | 1” | 65 | 35 | 16,5 | 26,5 | 21,5 | 36 | 10 | 0,16 | 11-0144-06 |
| 32 | 1 1/4” | 75 | 40 | 20 | 33 | 25 | 46 | 6,4 | 0,35 | 11-0144-07 |
| 40 | 1 1/2” | 78 | 40 | 18 | 41 | 32 | 50 | 6,4 | 0,43 | 11-0144-08 |
| 50 | 2” | 96 | 40 | 22,5 | 51 | 42 | 65 | 6,4 | 0,78 | 11-0144-09 |
3D ritningar
Ritningarna till denna produkt kan du ladda ner gratis genom att:
- I tabellen under Dimensionstabell, ta reda på vilken dimension du är intresserad av och i drop-down-listan nedan välj artikelnumret till den dimensionen.
- Klicka på Ladda ner ritning.
- Gå till varukorgen och loggar in eller skapa ett konto om du inte har registrerat dig.
- Gå vidare genom att klicka på Kostnadsfri nedladdning.
- När din order är klar kan du ladda ner de valda ritningarna och du kommer också åt dem under Nedladdningar på Mitt konto >.
Är du intresserad av att ladda ner hela biblioteket med ritningar så kontakta oss.
