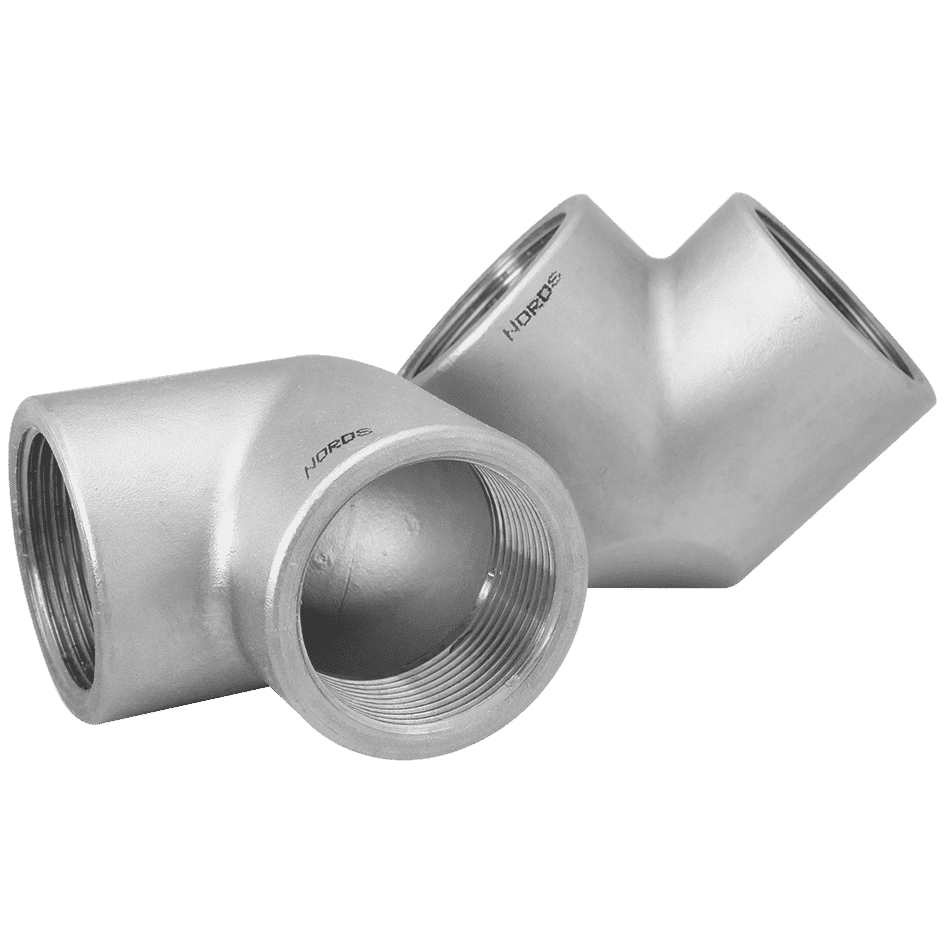

R-222 Vinkel Invändig/Invändig
Invändiga cylindriska gängor enl. ISO 228-1 G
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4408, svarvade släta ändar

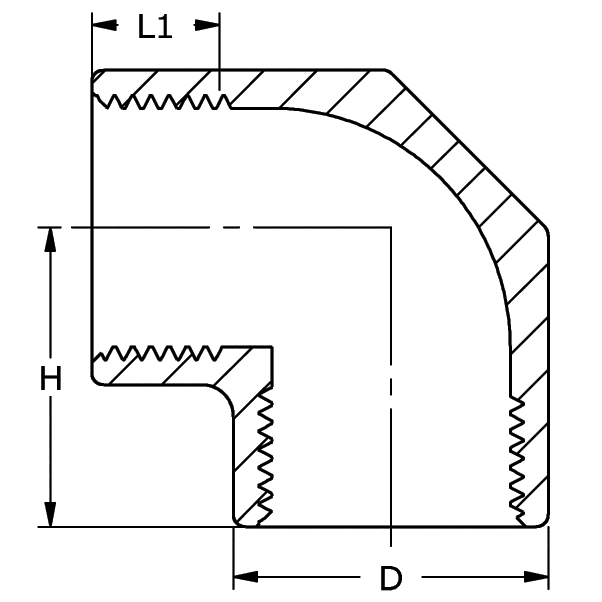

| DN | Dim. | L1 ISO 228/1 mm |
H mm |
D mm |
Design pressure Mpa |
Weight kg/pce |
Article code EN 1.4408 |
|---|---|---|---|---|---|---|---|
| 6 | 1/8” | 12 | 18,5 | 14 | 10 | 0,03 | 11-0222-01 |
| 8 | 1/4” | 13 | 21 | 17,5 | 10 | 0,04 | 11-0222-02 |
| 10 | 3/8” | 15 | 24,5 | 21,6 | 10 | 0,06 | 11-0222-03 |
| 15 | 1/2” | 16 | 27,5 | 27 | 10 | 0,11 | 11-0222-04 |
| 20 | 3/4” | 18 | 33 | 33,3 | 10 | 0,17 | 11-0222-05 |
| 25 | 1” | 20 | 38 | 40 | 10 | 0,29 | 11-0222-06 |
| 32 | 1 1/4” | 22 | 44 | 51 | 6,4 | 0,46 | 11-0222-07 |
| 40 | 1 1/2” | 24 | 49,5 | 57,6 | 6,4 | 0,52 | 11-0222-08 |
| 50 | 2” | 27 | 57,5 | 68 | 6,4 | 0,95 | 11-0222-09 |
| 65 | 2 1/2” | 30 | 73,5 | 84 | 4 | 1,57 | 11-0222-10 |
| 80 | 3” | 34 | 83,5 | 98 | 4 | 2,28 | 11-0222-11 |
3D ritningar
Ritningarna till denna produkt kan du ladda ner gratis genom att:
- I tabellen under Dimensionstabell, ta reda på vilken dimension du är intresserad av och i drop-down-listan nedan välj artikelnumret till den dimensionen.
- Klicka på Ladda ner ritning.
- Gå till varukorgen och loggar in eller skapa ett konto om du inte har registrerat dig.
- Gå vidare genom att klicka på Kostnadsfri nedladdning.
- När din order är klar kan du ladda ner de valda ritningarna och du kommer också åt dem under Nedladdningar på Mitt konto >.
Är du intresserad av att ladda ner hela biblioteket med ritningar så kontakta oss.
