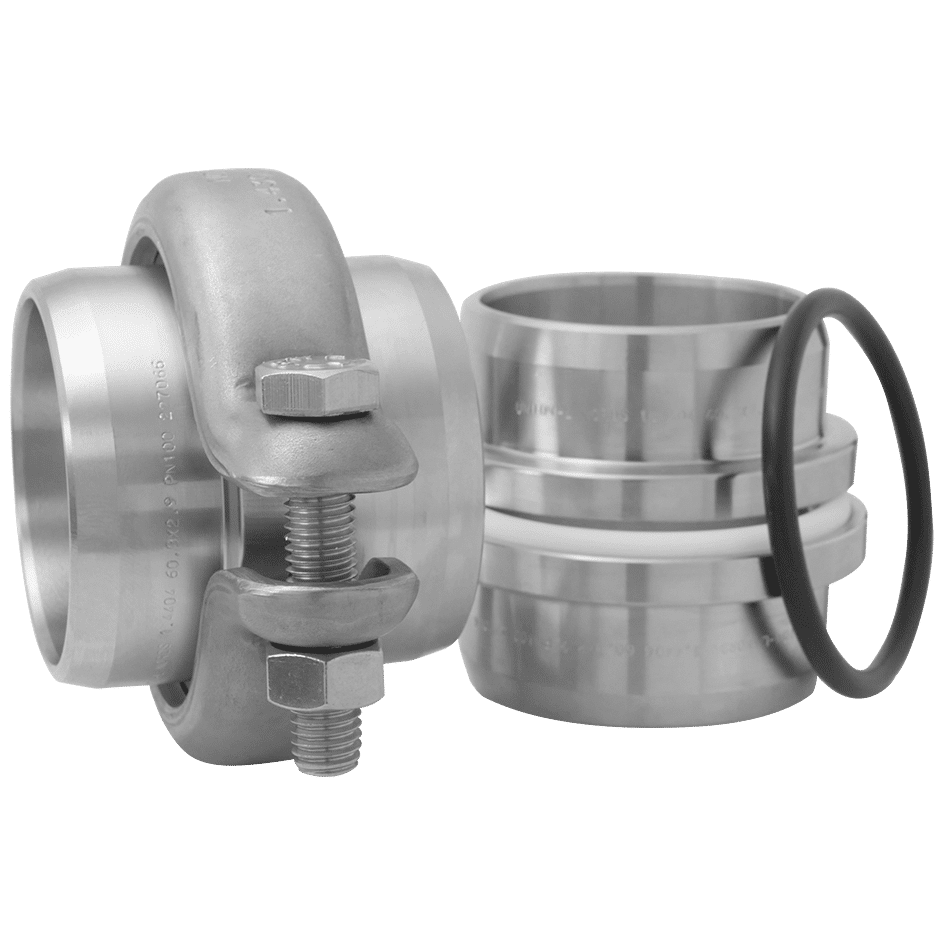

Union/L Svets/Svets O-ring – Teflon eller Nitril
CNC-bearbetade från stång
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4404, klammer i EN 1.4301, andra stålsorter, blind-lock och gänganslutningar mot förfrågan

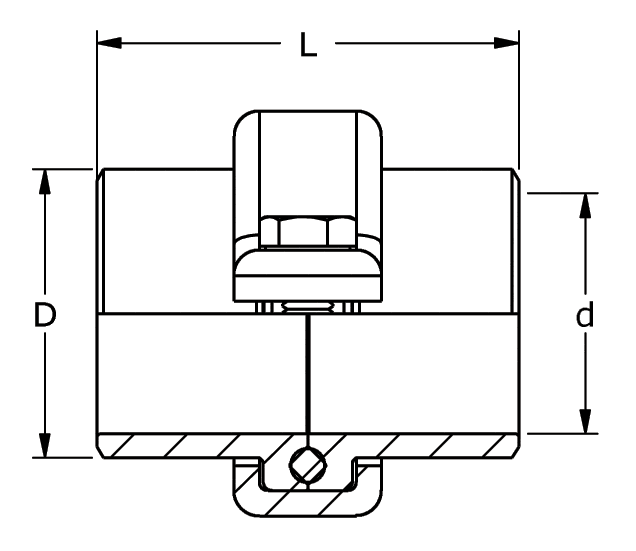

| Dim. | L mm |
D mm |
d mm |
Design pressure Mpa |
Weight kg/pce |
Article code Teflon O-ring EN 1.4404 |
Article code Nitril O-ring EN 1.4404 |
| 26,9 x 2,3 | 40 | 26,9 | 22,3 | 10 | 0,19 | 14-504-310 | 14-503-310 |
| 30,0 x 2,0 | 40 | 31 | 26 | 10 | 0,20 | 14-504-320 | 14-503-320 |
| 33,7 x 2,6 | 50 | 34,2 | 28,5 | 10 | 0,24 | 14-504-330 | 14-503-330 |
| 42,4 x 2,6 | 50 | 42,4 | 37,2 | 10 | 0,37 | 14-504-340 | 14-503-340 |
| 44,5 x 2,9 | 50 | 46 | 38,7 | 10 | 0,35 | 14-504-350 | 14-503-350 |
| 48,3 x 2,6 | 60 | 49 | 43,1 | 10 | 0,52 | 14-504-360 | 14-503-360 |
| 54,0 x 2,0 | 60 | 54 | 50 | 10 | 0,66 | 14-504-370 | 14-503-370 |
| 57,0 x 2,9 | 60 | 58 | 51,2 | 10 | 0,63 | 14-504-380 | 14-503-380 |
| 60,3 x 2,9 | 60 | 60,3 | 54,5 | 10 | 0,85 | 14-504-390 | 14-503-390 |
| 76,1 x 2,9 | 60 | 76,1 | 70,3 | 4 | 1,00 | 14-504-400 | 14-503-400 |
| 84,0 x 2,0 | 60 | 84 | 80 | 4 | 1,10 | 14-504-410 | 14-503-410 |
| 88,9 x 3,6 | 60 | 89 | 81,7 | 4 | 1,10 | 14-504-420 | 14-503-420 |
| 104,0 x 2,0 | 60 | 104 | 100 | 4 | 1,60 | 14-504-430 | 14-503-430 |
| 108,0 x 4,0 | 60 | 109 | 100 | 4 | 1,70 | 14-504-440 | 14-503-440 |
| 114,3 x 3,6 | 70 | 114,3 | 107,1 | 4 | 2,30 | 14-504-450 | 14-503-450 |
| 139,7 x 3,6 | 70 | 141,3 | 132,5 | 2,5 | 2,60 | 14-504-480 | 14-503-480 |
| 154,0 x 2,0 | 70 | 154 | 150 | 2,5 | 3,00 | 14-504-490 | 14-503-490 |
| 159,0 x 4,5 | 70 | 160 | 150 | 2,5 | 3,20 | 14-504-500 | 14-503-500 |
| 168,3 x 4,0 | 70 | 170 | 160,3 | 2,5 | 3,70 | 14-504-510 | 14-503-510 |
| 205,0 x 2,5 | 70 | 205 | 200 | 1,6 | 7,10 | 14-504-520 | 14-503-520 |
| 219,1 x 3,6 | 80 | 220 | 211,9 | 1,6 | 7,90 | 14-504-530 | 14-503-530 |
| 255,0 x 2,5 | 80 | 255 | 250 | 1,6 | 11,10 | 14-504-540 | 14-503-540 |
